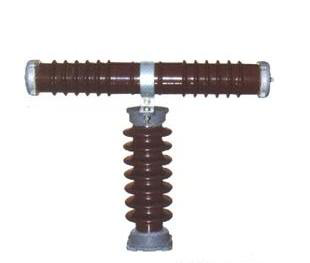

T型高压熔断器

T型高压熔断器


产品概述:

        熔断器由熔体管、瓷套、紧固法兰、横行支柱绝缘子和接线端组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内,然后用坚固法兰把瓷套固定在棒形支柱绝缘子上。
    熔体管采用含氧化硅较高的照料作灭弧介质,应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时,熔丝立即熔断,电弧发生在几条并联的窄缝中,电弧中的金属蒸汽渗入石英砂中,被强烈游离,迅速把电弧熄灭。所以,这种熔断器性能良好,开断容量大。
    高压熔断器适用于输电线路与电力变压器短路及过载保护,是保护电力设备不受损害的最简单的一种电器。
    高压熔断器适用于海拔1000米下,环境温度不高于+40℃,不低于-40℃使用,不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。


产品用途及使用范围:

    该熔断器为户外装置,适用于交流50Hz。额定电压为35KV。额定电流为0.5及2、3、5、7.5、10A,适用于保护户外35KV电压互感器和电力线路之过载及短路故障。

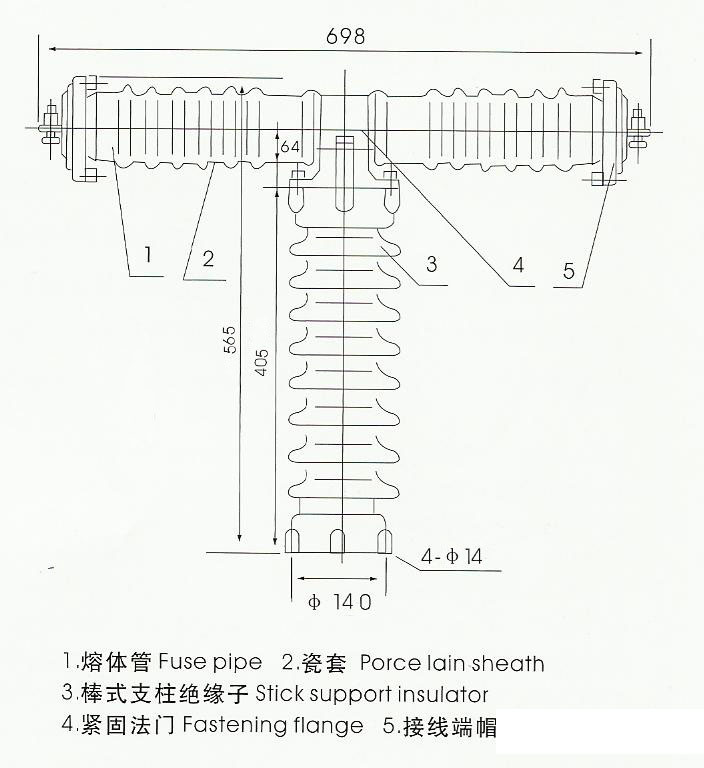

产品安装尺寸:


T型高压熔断器


产品技术参数:

型号规格

额定电压Kv

额定电流A

断路器容量

(三相兆伏安)

熔断电流A

切断最大短路电流Kv

过电压倍数不超过

重量kg

备注

RXWO-35/0.5

RW10-35/0.5

35

0.2、0.5、1

1000

0.6~1.8

14

2.5倍工作电压

23

保护电压互感器

RXWO-35/2

RW10-35/2

2

200

3~4


电力线路保护

RXWO-35/3

RW10-35/3

3

200

4.5~6


RXWO-35/5

RW10-35/5

5

200

8~10


RXWO-35/7.5

RW10-35/7.5

7.5

200

1~15


RXWO-35/10

RW10-35/10

10

200

15~20



安装须知:

1.熔断器允许水平或垂直装置。
2.该熔断器代替了RW2-35高压熔断器及XJ-35限流电阻器,因此安装时要注意熔体管的数据与线路的使用电压和额定电流不符时,不得接入线路使用。
3.熔断管熔断后,用户可自行更换,将接线帽拆开,更换同样规格和性能要求的熔体管,调换手续如下:
1)先旋出任何一端接线帽螺丝。
2)打开接线帽,取出压缩弹簧及已熔断管。
3)另换新熔管,加上压缩弹簧旋紧接线帽螺即可。
