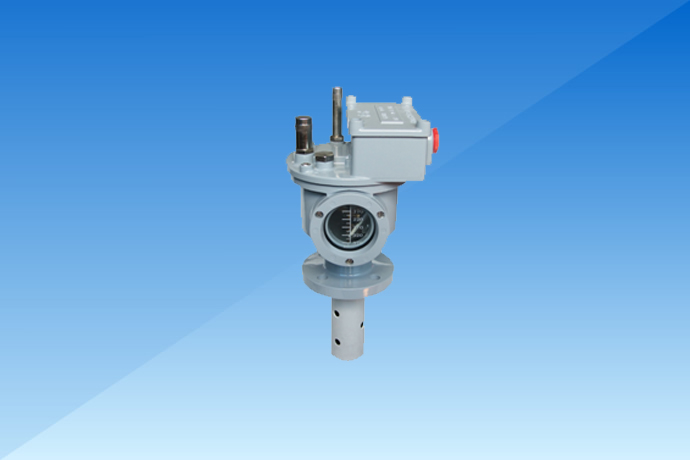

产品概述:
QJ-40系列气体继电器,主要用于保护油浸式全密封变压器。变压器在运行中,由于内部故障而产生的气体,集中于继电器的气室和变压器的油箱内,当气体的释放量达到一定的容积时,产品输出报警信号或切除信号,从而达到保护变压器的目的。
产品使用条件:
工作温度:-30℃~ +95℃
产品结构:

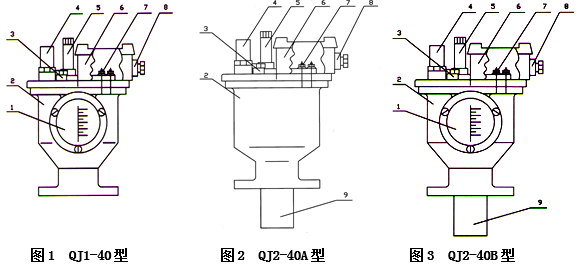

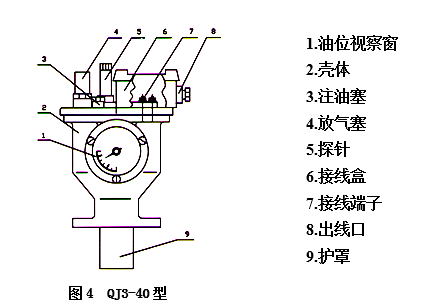

气体继电器外部结构如图1、2、3、4所示;内部浮子及两个磁性开关C、D构成,开关吸合将报警信号或除切信号通过接线端子输出。
产品主要技术参数:
管路通径:Ф40mm
接点容量:DC/AC 220V 0.3A
接线端子对地:AC 2 KV 1min
密封试验压力:200kpa 20min
安装使用及维护:
气体继电器要安装在变压器油箱箱盖上,以便于气体的收集。密封垫随产品提供,法兰一般由使用厂家自配。
变压器在运行前必须保证气体继电器在常温下充满油,方可投入运行;注油时请先将放气塞打开,然后注油。
放气及收集气样:将放气塞的防尘盖拧下,旋开顶部的气塞即可放气或收集气样。
为方便气体继电器进行现场检修,其安装位置应保证气体继电器的芯体能从壳体中取出
