产品概述:

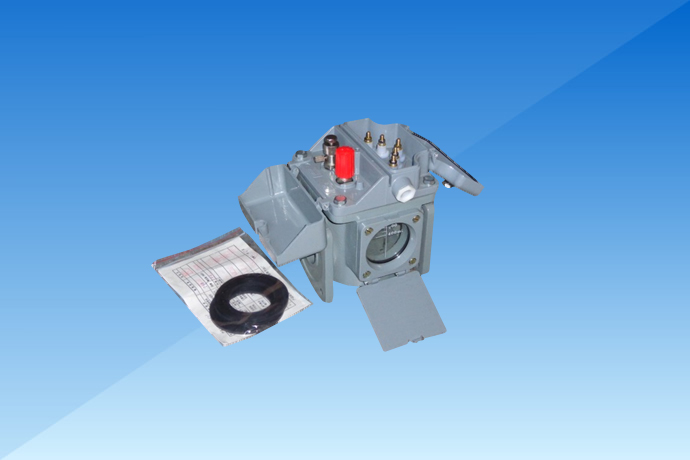

    QJ系列气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，继电器安装在变压器与储油柜的连接管路上，在变压器运行中由于内部故障而使油分解产生气体造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出报警信号或切除信号，从而达到保护变压器的目的。

使用条件：允许工作温度：-30℃ ~ +95℃

产品技术参数：

接点容量  直流   220v  0.3a  s ≤5×10^-3s

          交流   220v  0.3a  cosφ≤0.6

产品安装与调试：

1、继电器的安装

    新出厂的继电器安装使用前必须先取出继电器芯子，必须拆除运输固定用的绑扎带。并检查所有紧固件是否松动，浮子及挡板是否动作灵活，接点是否可靠开闭。

继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。

    继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。QJ-50/80型取出高度为150mm。

     安装完毕后，打开联接管路中的油阀，同时打开气塞排出气体，使继电器内充满变压器油，当气塞有油排出时关紧气塞。从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。

2、继电器调试

继电器是油浸式变压器的重要安全保护装置，因此电力部门有特殊规定，必须经专业的检验部门调试、整定并出具证明后方可投入使用，故调试和流速整定工作应按有关规定执行。

气体容积量的调整：

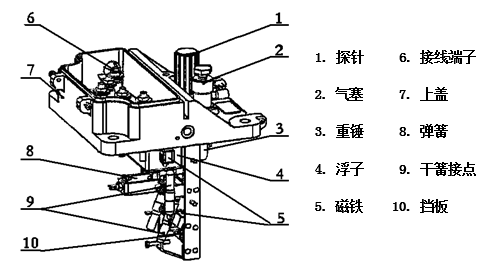

改变浮子上的重锤位置和改变干簧接点位置均可调整信号接点动作的气体数量，调整后应拧紧锁牢拆卸的紧固件。

油速调整：

    调节与弹簧连接的调节杆可改变挡板弹簧的拉力，即可改变跳闸接点动作的流速（继电器出厂时已整定好，其数值见检验报告），调整后应锁牢紧固件。动作流速整定工作应由专业人员在专用流速校验设备上进行。

挡板旋转角调整：

    调节止挡螺钉可以改变挡板的旋转角，即可调节磁铁与干簧接点间距离（0.5—1.0mm），借以保证干簧接点可靠开闭。

产品保养及维修：

继电器应每年进行一次外观检查及信号回路的可靠性和跳闸回路的可靠性检查。

已运行的继电器应每两年开盖一次，进行内部结构和动作可靠性检查。

已运行的继电器应每五年进行一次工频耐应试验。

气体继电器检验标准代号：JB/T9647—1999
