产品概述:
分接开关的作用是在变压器停电的情况下,通过它来调节变压器的高压绕组的匝数在额定值的+5%~-5%的范围内变化,从而改变低压侧的电压,以充分适应用户对电压的需要。
无励磁分接开关适用于三相油浸变压器,在无励磁条件下,通过改变变压器一次线圈匝数以达到调整二次电压的目的。
分接开关在油介质中温度最低 -25℃,最高100℃。
本公司生产的无励磁分接开关适用于频率50-60HZ,额定电压10KV-35KV,额定电流63A或125A或250A、400A以下三相油浸式电力变压器,调压部位有中部和中性点两种。接在线圈中性点处作无励磁调压用。可直接固定在变压器箱盖处,在无励磁状态下调换。
本开关采用了新结构、新材料、新工艺,具有结构合理,手感强,转动灵活,到位准确,密封性能好,接触电阻小等优点。所有导电零件表面光滑并倒圆,改善电场分布,是目前我国无励磁分接开关更新换代产品。
无励磁分接开关分盘型分接开关(WSP型)和条形分接开关(WST型)两种,常见型号如下:
盘型开关型号:WSPⅢ63/10-3×3、WSPⅢ125/10-3×3、WSPⅡ63/10-4×3、WSPⅡ125/10-4×3、WSPⅡ63/10-6×5、WSPⅡ125/10-6×5等。

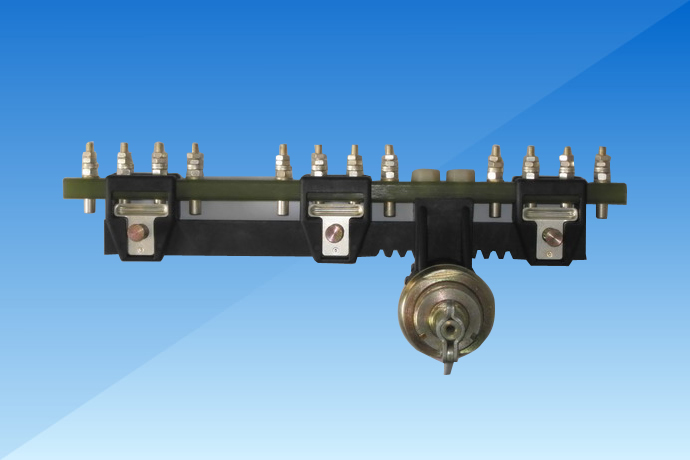

条型分接开关型号:WSTⅡ63/10-4×3、WSTⅡ125/10-4×3、WSTⅢ63/10-3×3、WSTⅢ125/10-3×3、WSTⅡ63/10-6×5、WSTⅡ125/10-6×5等。
无励磁分接开关分为条型WST无励磁分接开关和盘型WSP无励磁分接开关两种。常见型号如下:
盘型无励磁分接开关 | 条型无励磁分接开关 |
WSPⅢ63/10—3×3 | WSTⅡ63/35—6×5 |
WSPⅢ63/35—3×3 | WSTⅡ125/35—6×5 |
WSPⅢ125/10—3×3 | WSTⅡ250/35—6×5 |
WSPⅢ125/35—3×3 | WSTⅡ63/10—4×3 |
WSPⅢ250/10—3×3 | WSTⅡ125/10—4×3 |
WSPⅡ63/10—4×3 | WSTⅡ250/10—4×3 |
WSPⅡ63/35—4×3 | WSTⅡ63/10—6×5 |
WSPⅡ125/10—4×3 | WSTⅡ125/10—6×5 |
WSPⅡ250/10—4×3 | WSTⅡ250/10—6×5 |
WSPⅡ63/35—4×3 | WSTⅡ63/35—4×3 |
WSPⅡ63/10—6×5 | WSTⅡ125/35—4×3 |
WSPⅡ125/35—4×3 | WSTⅡ250/35—4×3 |
WSPⅡ250/35—4×3 | 本公司可根据用户需要 |
WSPⅡ125/10—6×5 | |
WSPⅢ63/10—7×7 |
