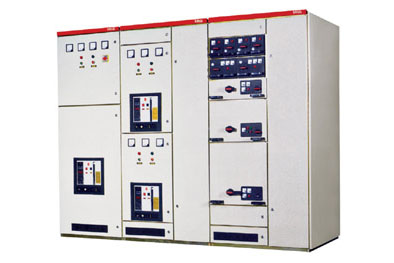

产品概述：

MNS型交流低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。 主要用于额定工作电压交流380（660）V，频率50（60）Hz的电路中，作为进线母联和馈电等场合使用。产品符合IEC439－1《低压成套开关设备和控制设备》、GB/T7251.1《低压成套开关设备和控制设备》等标准。

产品使用条件:

※ 户内使用，使用地点的海拔高度不超过2000m。
※ 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃。
※ 水平倾斜度不大于3度。
※ 地震烈度不超过8度。
※ 无剧烈振动和冲击及爆炸危险场所。

产品结构特点:

※  框架采用8MF型钢，构架采用拼装和部分焊接两种结构形式，主构架上均有安装模数孔E=20mm。

※  装置各功能室严格分开，其隔室主要分功能单元室。一个抽屉为一个 独立功能单元。抽屉分为1/2单元、一单元、1/2单元、二单元、三单元五个尺寸系列。一单元抽屉的尺寸为：200（高）×560（宽）×410（深）、 1/2单元抽屉的宽为280，三单元以高度做三倍的变化，其余尺寸均同一单元。功能单元的抽屉可以方便的实现互换。

※  装置的功能单元辅助接点一单元及以上的为32对，1/2单元的为20对，能满足自动化用户和计算机接口的需要。

※  各种大小抽屉底机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。

※  以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。

※  装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。

※  柜体防护等级为IP30、IP40，可以按用户需要选用。

※  设备运行连续性和可靠性高。

产品主要技术参数：

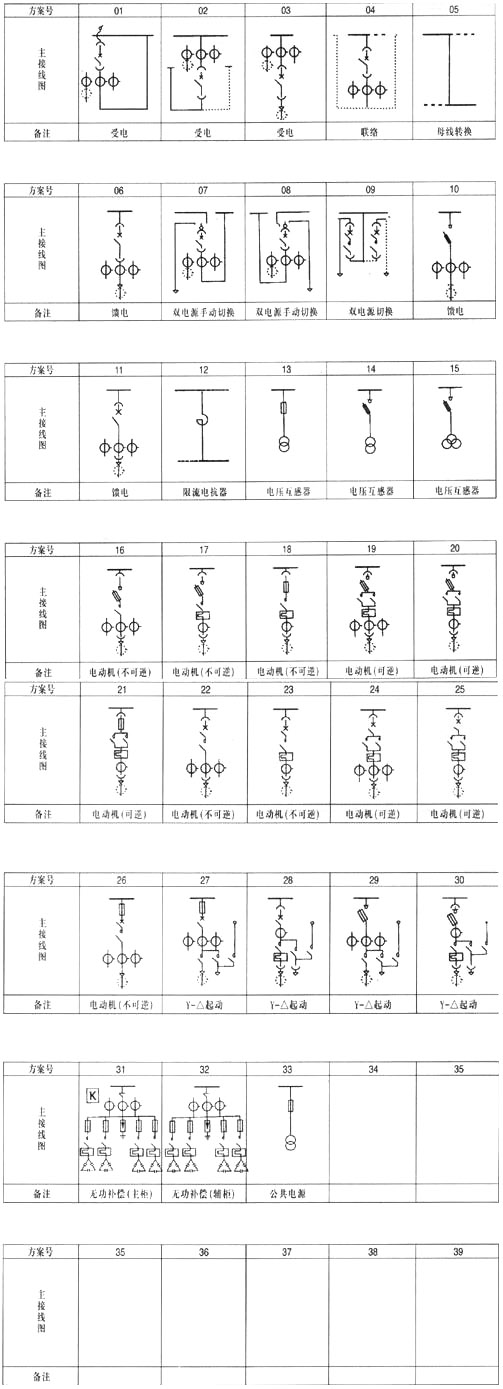

产品接线方案：

产品订货须知：

1. 订货时说明型号、规格、数量、颜色。
2. 提供接线方案、元件型号、规格和要求。
3. 可以按照客户的特殊要求，满足客户需要。
