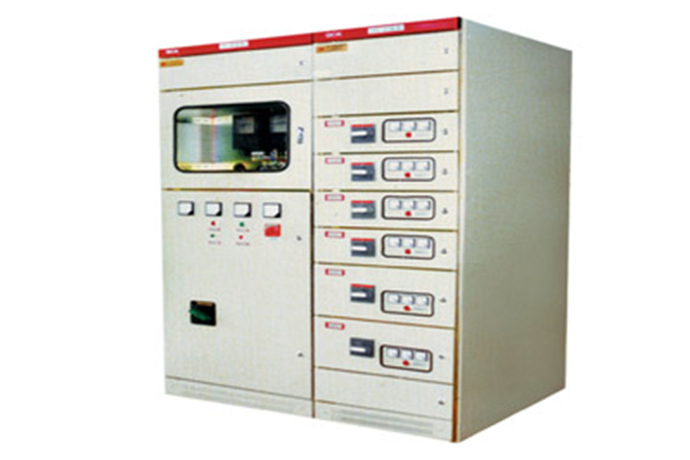

产品概述：

本开关柜系列是在全国联合设计的GCL1、GCK1系列开关柜的基础上吸收国外同类产品的优点，结合我国国情改进设计制造的。产品符合国际电工委员会 IEC 60439-1 标准和我国GB 7251.1 国家标准及机械工业部JB/T9661行业标准。产品适用于交流50Hz，额定工作低压380V（660V）的低压配电系统中心作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力配电中心（PC）和电动机控制中心（MCC)之功能，并可设计成固定柜和抽屉柜混合系统，满足不同的供配电需要。如用于发电厂、变电站、高层楼宇、剧院、体育场、机场、港口和工矿企业等低压配电系统中做受电、馈电及动力控制之用。

1、GCK 低压抽出式开关柜使用条件:

※ 海拔高度不超过2000m。
※ 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃
※ 水平倾斜度不大于3度。
※ 地震烈度不超过8度。
※ 无剧烈振动和冲击及爆炸危险场。

2、GCK3 低压抽出式开关柜结构特点:

※  整柜为拼装式组合结构，骨架采用钢板弯制的槽型钢材组合而成。柜 体在骨架、零部件外形尺寸及开孔尺寸按模数E=20mm变化。

※  MCC方案中，柜内部分成五个区域（室）：水平母线区、垂直母线区、功 能单元区、电缆室、性接地母线区。

※  零部件通用性强、适应性好、标准化程度高。

※  MCC柜的抽屉有四种标准尺寸，分别为：200，300，400，600（mm）。

※  PC方案中，每柜可装ME3150或ME2500一台或ME1600（800mm宽）二台。

※ 本产品与其他抽出式开关柜比较具有结构紧凑、强度好、性能高、隔离可靠的特点。

3、GCK3低压抽出式开关柜主要技术参数:

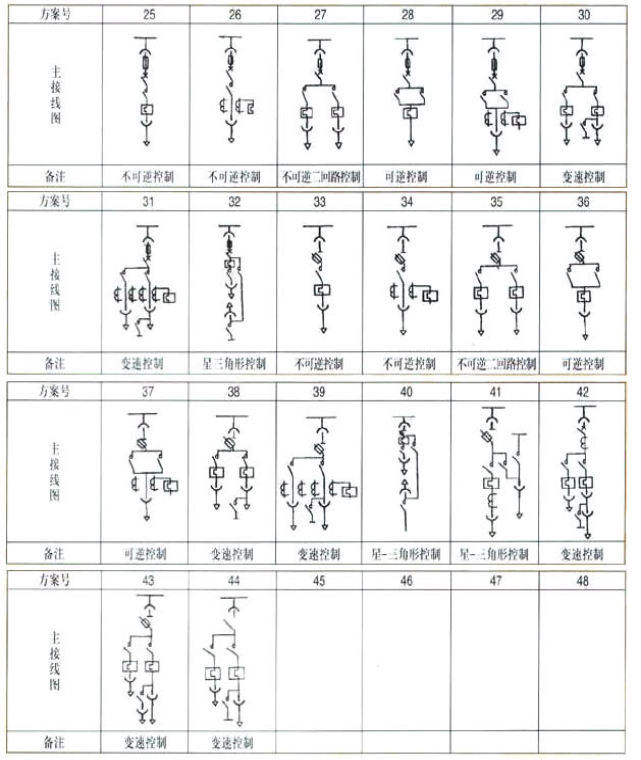

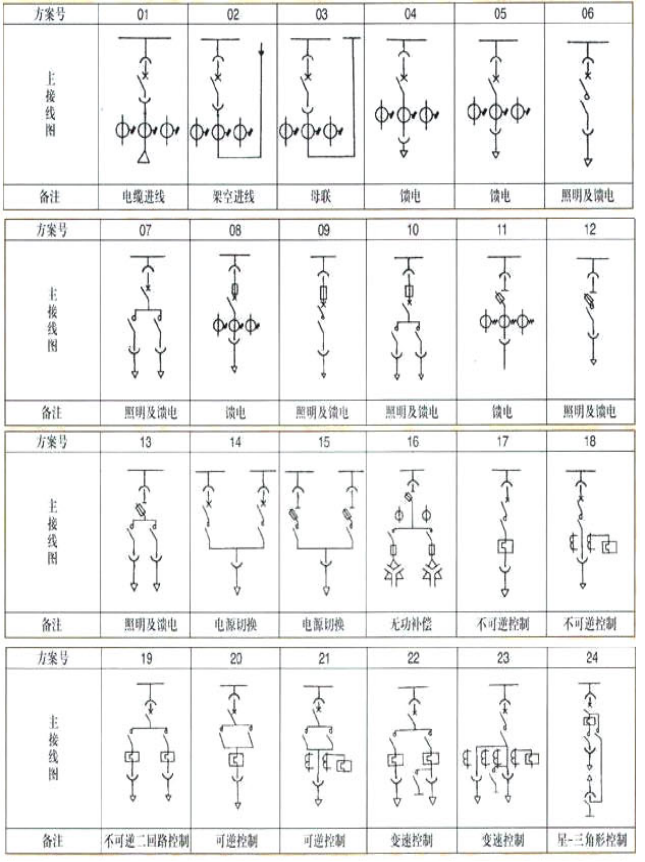

4、GCK3 低压抽出式开关柜主回路接线方案:

5、GCK3 低压抽出式开关柜订货须知：

1. 订货时说明型号、规格、数量、颜色。
2. 提供接线方案、元件型号、规格和要求。
3. 可以按照客户的特殊要求，满足客户需要。
