产品概述：

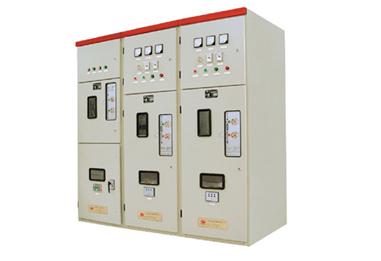

HXGN15A-12箱型固定式环网柜适用三相交流3－12kV，50Hz的配电系统中，作为环网供电单元和终端设备，起着接受和分配电能之用。环网柜能开断负荷电流和短路电流，关合短路电流，具有对电路控制、保护、计量等功能，具有安全可靠的防误和操作联锁功能，并适合于Ⅱ级凝露及污秽地区使用。

产品结构特点：

※ 柜体为组装式结构，全金属封闭结构，其防护等级达IP2X至IP3X。

※ 柜内主要元件真空负荷开关（压气式负荷开关，六氟化硫负荷开关），可以与熔断器、接 地开关、电压互感器、电流互感器配套使用或单独使用，满足运行的不同要求，开断负荷电流和短路电流及关合短路电流。

※  具有明显隔离断口、操作联动机构及联锁机构。

※  产品可用环网供电，也能用于终端供电，亦可配装于箱式变电站使用。

※  装有限流式带有撞击器触动脱扣装置的熔断器。

  ※  产品符合IEC420,GB3804,GB3906,DL404等国际标准和国家标准要求。

产品主要技术参数：

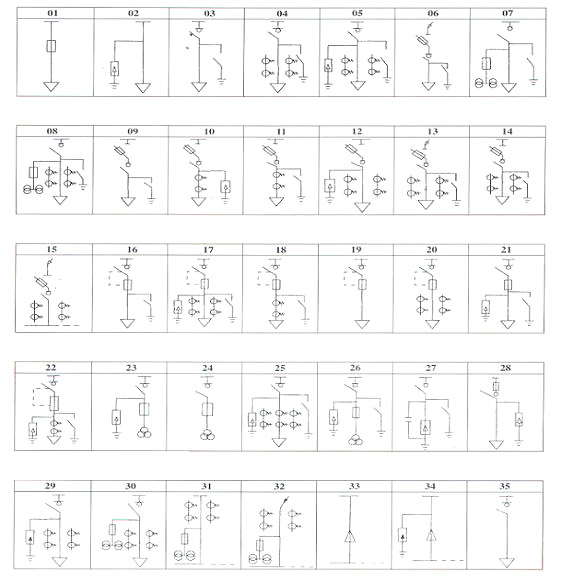

产品主回路接线方案：
