产品概述：
    XGN2-12箱式定型交流金属封闭开关设备用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
    本开关柜符合国家标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
   开关柜主开关采用SN10型系列少油断路器、ZN28A户型系列真空断路器及VS1真空断路器等。断路器配用CD10系列电磁操动机构、CT8弹簧操动机构或CT19弹簧机构等；真空断路也可配用CD17系列电磁操动机构、或CT19弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品。

产品使用条件：

环境温度：上限十40℃，下限－25℃；
海拔高度不超过1000m；
相对湿度：日平均值不大于95％；月平均值不大于90％；
饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
地震烈度不超过8度；
没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
在使用环境不能完全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。

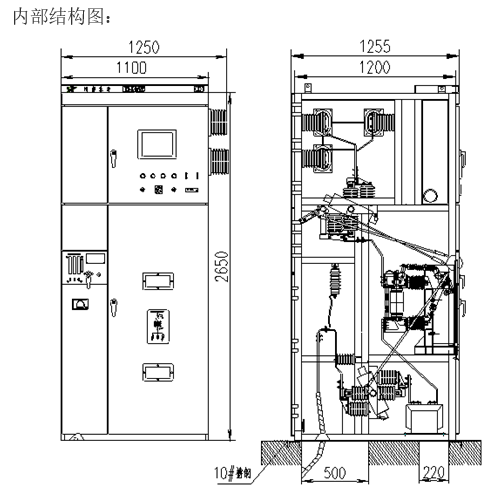

产品结构简介：
  XGN2-12开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。

产品技术参数：

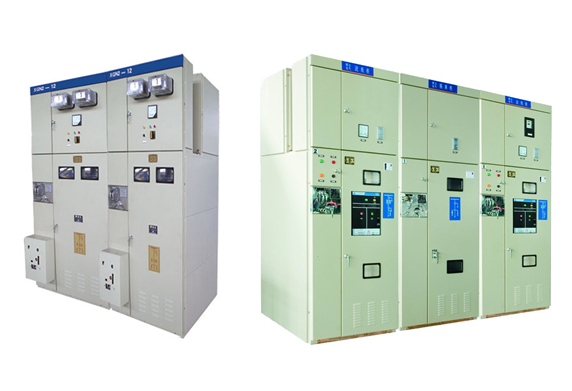

产品外形图：
