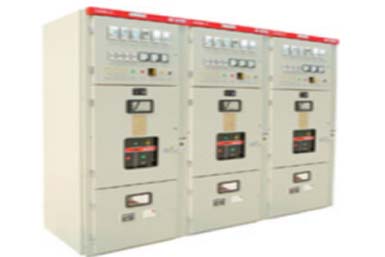

XGN66-12箱型固定式金属封闭开关设备

XGN66-12箱型固定式金属封闭开关设备

产品概述:

XGN66-12箱型固定式金属封闭开关设备,是我国自行开发的新一代固定柜,适合与3.67.212kV三相交流50Hz电力系统中作为接受与分配电之用,特别适用于频繁操作的场所。技术性能符合GB 3906DL 404并参照国际标准IEC 298,达到国内先进水平。



设备使用条件:

※  海拔高度不超过2000m

※  环境温度:-25  +40℃,24小时内平均温度不超过+35℃。

※  水平倾斜度不大于3度。

※ 地震烈度不超过8度。

※ 无剧烈振动和冲击及爆炸危险场所。



产品结构特点:

双面维护,或采用拼装结构,单面维护。断路器室位于柜体中(下)部,安 装、调试、维护方便,可配装西门子公司3AH3AF下及国产ZN28ZN28E等多种型号真空断路器,并设有压力释放通道,确保人身安全。

采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修。

积木式金属封闭箱型结构,各室用金属钢板隔开;柜体采用焊接而成。

整柜防护等级IP2X

设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求。

宽大的电缆室,使电缆头距地尺寸在750mm

具有可靠的接地系统。

门上装有观察窗,可清楚观察到柜内元件地工作状态。

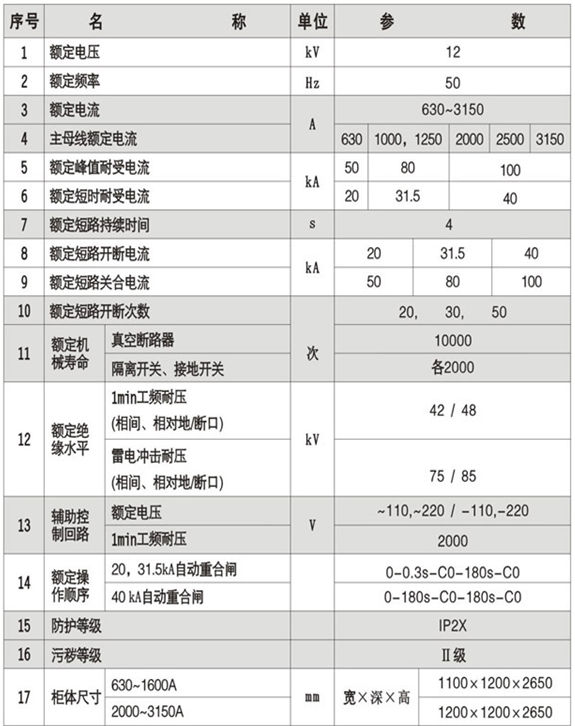

设备主要参数:

XGN66-12箱型固定式金属封闭开关设备

4、XGN66-12箱型固定式金属封闭开关设备主回路接线方案:

XGN66-12箱型固定式金属封闭开关设备

XGN66-12箱型固定式金属封闭开关设备XGN66-12箱型固定式金属封闭开关设备
