产品概述：

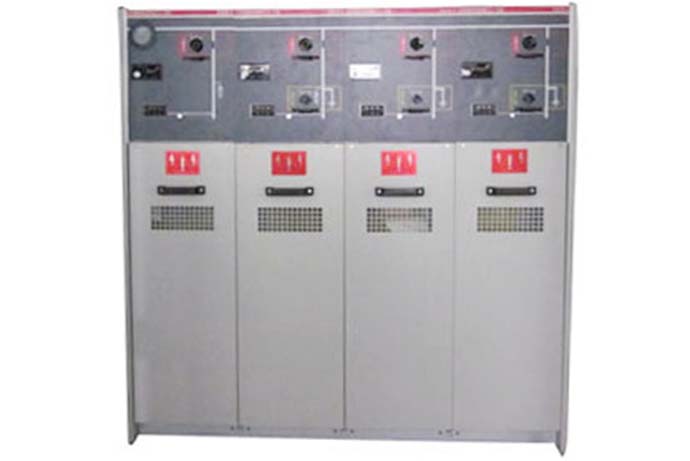

全封闭气体绝缘金属封闭开关设备（以下简称充气柜），是新一代小尺寸模块化式开关设备。充气柜是扩展型开关柜，每个模块可以左右任意扩展，根据不同的设计方案任意排列，实现不同的配置要求。
充气柜具有结构紧凑、全封闭、全绝缘、长寿命、免维护、占用空间小、案例可靠、不受工作环境影响等优点，广泛应用与工业及民用电缆环网及供电末端。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、小区、高层建筑、高速公路、地铁、隧道等。
产品使用条件：
·海拔高度：≤2000m；
·环境温度：上限＋40℃，下限－35℃，日平均值不超过＋35℃；
·相对湿度：日平均相对湿度≤95％，月平均相对湿度≤90％；
·地震烈度：不超过8级
·使用场所无易燃和爆炸危险、无腐蚀性气体。
产品技术参数：
项目 | 单位 | C模块 | F模块 | V模块 | |||
负荷开关 | 组合电器 | 真空开关 | 隔离/接地开关 | ||||
额定电压 | KV | 12 | 12 | 12 | 12 | ||
额定频率 | Hz | 50 | 50 | 50 | 50 | ||
额定电流 | A | 630 | 注1） | 630 | |||
Imin额定短时工频耐受电压 | 相间、对地 | KV | 42 | 42 | 42 | 42 | |
断口 | KV | 48 | 48 | 48 | 48 | ||
额定雷电冲击耐受冲击耐受电压（峰值） | 相间、对地 | KV | 75 | 75 | 75 | 75 | |
断口 | KV | 85 | 85 | 85 | 85 | ||
额定短时耐受电流（38） | KA | 20 | 20 | 20 | |||
额定峰值耐受电流 | KA | 50 | 50 | 50 | |||
额定短路关合电流（峰值） | KA | 50 | 注2） | 50 | 50 | ||
额定短路开断电流 | KA | 注2） | 20 | ||||
额定转移电流 | A | 1750 | |||||
额定闭环开断电流 | A | 630 | |||||
5％额定有功负载开断电流 | 31.5 | ||||||
额定电缆充电开断电流 | A | 135 | |||||
机械寿命 | 次 | 5000 | 5000 | 10000 | 3000 | ||
SF6气体压力（20℃表压） | MPa | 0.04 | |||||
年泄调率 | ≤0.025% | ||||||
防护等级 | 外壳IP3X | 气空IP67 | |||||
注：1）取决于熔断器的电流额定值：2）受限于高压熔断器

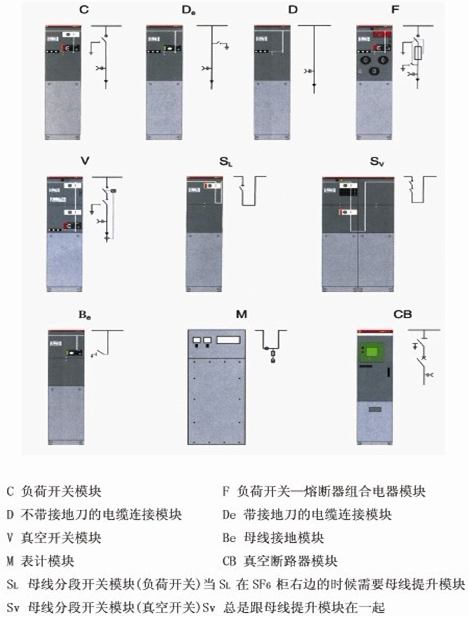

标准组合：
