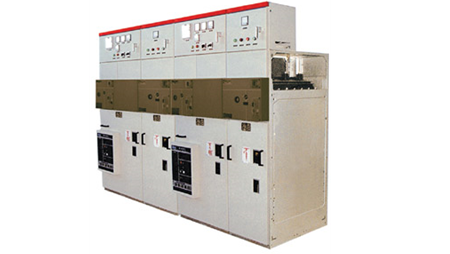

XGN15-12金属封闭环网开关设备

XGN15-12金属封闭环网开关设备


产品概述:

XGN15-12金属封闭环网开关设备是以六氟化硫开关作为主开关而整柜采用空气绝缘的新一代开关设备。适用于配电自动化,既紧凑又可扩充,具有结构简单、操作灵活、联锁可靠、安装方便的特点。对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。由于传感技术和最新保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案,可满足市场不断变化的要求。

XGN15-12金属封闭环网开关设备的主开关分别采用原装ABBSFGSF6负荷开关、FLN系列负荷开关、永磁机构真空断路器、GE Power/VacVB型真空断路器等。操作方式有手动、电动两种。

XGN15-12金属封闭环网开关设备适用于交流50Hz12kV的电力系统,广泛应用于工业及民用电缆环网及供电末端。特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。


产品使用条件:

 周围环境温度:上限+40℃,下限-15℃;
 设备安装场所的最大海拔高度:1000m
 环境湿度:日平均相对湿度≤95%,月平均相对湿度≤90%;
 地震烈度不超过8度;

 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染;
 无严重污秽及经常性的剧烈震动。


产品结构特点:

SF6环网柜易组合扩展、体积小、安全可靠。

应用SF6气体作绝缘和灭弧介质,恒定磁场旋弧灭弧方式使其灭弧能力不 受电弧电流大小影响、开断性能好、过电压小、电气寿命长、灭弧室免维护。

可具有三工位、多功能、可设有小型化压力表。

操作简便,可靠性高的操作机构和闭锁。

通过了SF6气体零表压的额定开断试验、功能裕度大、可靠性极高。

接地开关具有符合国标的短路关合能力。

柜体用进口敷铝锌板整板冲压成形,采用拼装式结构,坚固耐变形。

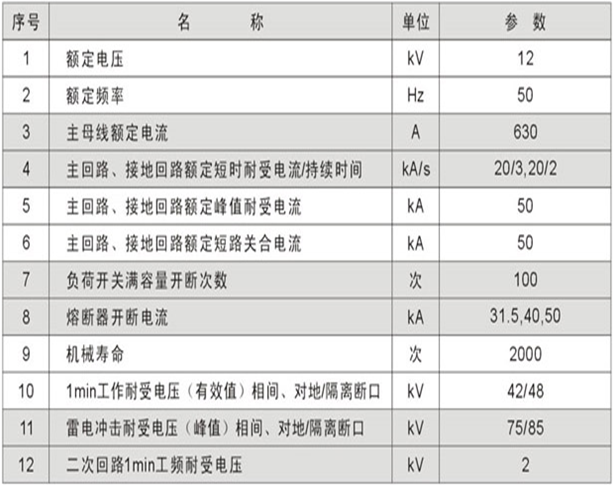

产品技术参数:

XGN15-12金属封闭环网开关设备


产品接线方案:

XGN15-12金属封闭环网开关设备

XGN15-12金属封闭环网开关设备
