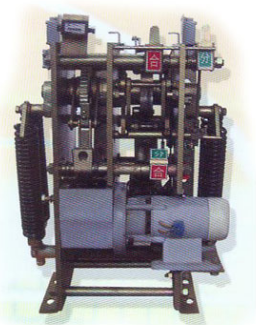

CT14弹簧操动机构
产品概述：
云南汇吉实业有限公司生产和销售的CT14型弹簧操动机构系户外型，配用于LW8-40.5户外高压SF6断路器，其性能符合GB1984-89《交流高压断路器》和本产品《技术条件》的要求。主要指标达到或超过“I E C ”标准。
CT14型弹簧操动机构合闸弹簧的储能方式有电机储能和人力储能两种；分、合闸操作也有电动（电磁铁）、手动两种方式。
产品技术参数：
1、储能电机：采用单相交直流两用串激电动机，其技术数据如下表：
型号 | HDZ-19903A | HDZ-29903A |
额定工作电压（V） | -110 | -220 |
额定工作电流（A） | 10 | 7.5 |
额定电功率（W） | 990 | 990 |
正常工作电压范围 | 85%～110%额定工作电压 | |
额定工作电压下储能时间（S） | 小于15 | |
2、手力储能操作力小于370N
3、合闸电磁铁：采用螺管式电磁铁，其技术数据如下表：
额定工作电压（V） | ～380 | ～220 | ～220 | -110 | -48 |
额定工作电流（A） | 2 | 3.5 | 2.3 | 3.5 | 9.5 |
额定电功率（W） | 610 | 610 | 380 | 390 | 460 |
20℃时线圈电阻值（Ω） | 18.6 | 8.3 | 95.3 | 32 | 5 |
正常工作电压范围 | 85%～110%额定工作电压 | ||||
