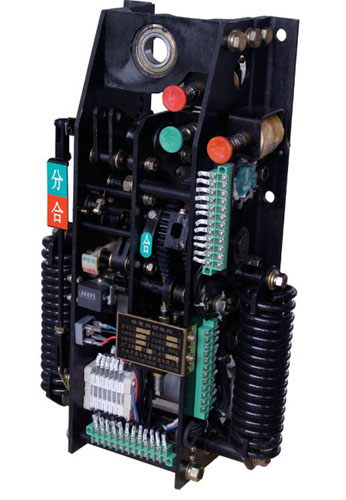

CT19 弹簧操动机构

CT19 弹簧操动机构

产品概述:

CT19BN型和CT19B型弹簧操动机构可供操作各种40.5kV真空断路器,也可操作具有相当合闸功的其它断路器.它是在原CT19B型弹簧操动机构的基础上进行改进、加固,使其机械强度,机械性能有所提高,其性能符合Gb1984《交流高压断路器》和本产品《技术条件》的要求,各项指标达到或超过“I E C ”标准。
    CT19BN型弹簧操作机构一般配户内型40.5kV真空断路器,CT19BW型弹簧操动机构配户外型40.5kV真空断路器。
    机构合闸弹簧的储能方式有电动机储能和人力储能两种,具有手动按扭合闸和电动(电磁铁)合闸两种操作方式;分闸操作有手动按扭分闸和电动(电磁铁)分闸两种。



产品技术参数:

1、储能电机采用单相永磁直流电机,其技术参数如下表:

型号

66ZYCJ-11

额定工作电压(V)

-110

-220

额定电功率(W)

160

正常工作电压范围

85%~110%额定工作电压

额定工作电压下储能时间(S)

≤14

注:如用户需要次啊用交流电源储能,则增加全波整电源(桥堆)供给储能电动机工作。

2、手动储能操作力,采用500MM长储能操作手柄时,其操作力不大于300N。

3、合闸电磁铁采用螺管式电磁铁,其技术参数见表二:

额定工作电压(V)

110

220

-110

-220

额定工作电流(A)

5

3

3

1

额定电功率(W)

385

460

330

220

20时线圈电阻值(Ω)

15±1

73±2

73±2

32.5±11

正常工作电压范围

85%110%额定工作电压

4、由独立电源供电的分闸电磁铁采用螺管式电磁铁,其技术参数见表:

额定工作电压(V)

110

220

-110

-220

额定工作电流(A)

5

3

3

1

额定电功率(W)

385

460

330

220

20时线圈电阻值(Ω)

15±1

47±2

47±2

187±11

正常工作电压范围

65%~120%额定工作电压,小于30%额定电压时不得分闸
