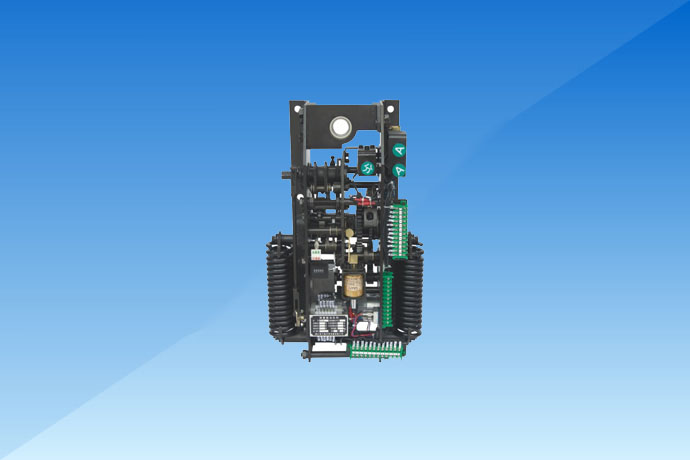

CT19B型弹簧操动机构

CT19B型弹簧操动机构


产品概述:

   云南汇吉实业有限公司本产品可以操作各类10KV固定柜上ZN28型户内高压真空断路器及其合闸功与之相当的其他各类高压断路器之用。有过电流及失压脱扣保护功能,其机械寿命为20000次。由于该机构宽度比CT19A型有所缩小,宽度仅330mm,不仅增加了机构整体的稳定性,更适宜于老柜上的无油化改造恋情。(该机构输出转角为50°~55°)


产品技术参数:

CT19B机构的规格及匹配之主要部件数据如表:

规格

重量kg

体积
高××mm

电动机输入功率(W

合闸弹簧mm

匹配真空断路器开断电流KA

CT19B-Ⅰ

38

550×330×180

110

Ф7

20

CT19B-Ⅱ

38

550×330×180

110

Ф8

31.5

CT19B-Ⅲ

38

550×330×180

150

Ф8+Ф4

40



CT19B机构分、合闸电磁铁技术数据如表:

额定工作电压(V)

~110

~220

~380

-48

-110

-220

额定工作电流(A

2.8

1.6



2.3

1.2

1.5

1



1.5

0.68

额定电功率(W

308

352



255

264

165

220



165

150

20℃时线圈电阻值(Ω

12±0.6

48±2.4



48±2.4

190±10

20±1

73±4



73±4

325±15

正常工作电压范围

合闸:85%110%额定工作电压。
分闸:65%120%额定总做电压,小于30%的额定工作电压时不得分闸。

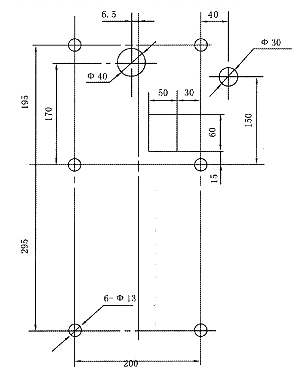

产品安装尺寸:

CT19B型弹簧操动机构
