产品概述:

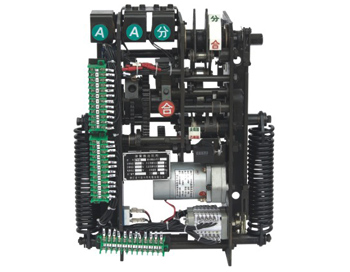

云南汇吉实业有限公司生产和销售的CT19型弹簧机构专为操作10-35KV手车柜中之ZN28型户内高压真空断路器及其合闸功与之相当的各类高压断路器之用,有过电流保护和失压脱扣保护功能,机械输出转角为50°~55°,其机械寿命为20000次。
产品技术参数:
CT19机构的规格及匹配之主要部件数据如表:
规格 | 重量kg | 体积 | 电动机输入功率(W) | 合闸弹簧mm | 匹配真空断路器开断电流KA |
CT19-Ⅱ | 30 | 420×350×160 | 110 | Ф7 | 20、31.5 |
CT19-Ⅲ | 30 | 420×350×160 | 110 | Ф8 | 40 |
CT19机构分、合闸电磁铁技术数据如表:
额定工作电压(V) | ~110 | ~220 | ~380 | -48 | -110 | -220 | |
额定工作电流(A) | 分 | 2.8 | 1.6 | 2.3 | 1.2 | ||
合 | 1.5 | 1 | 1.5 | 0.68 | |||
额定电功率(W) | 分 | 308 | 352 | 255 | 264 | ||
合 | 165 | 220 | 165 | 150 | |||
20℃时线圈电阻值(Ω) | 分 | 12±0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
合 | 20±1 | 73±4 | 73±4 | 325±15 | |||
正常工作电压范围 | 合闸:85%~110%额定工作电压。 |

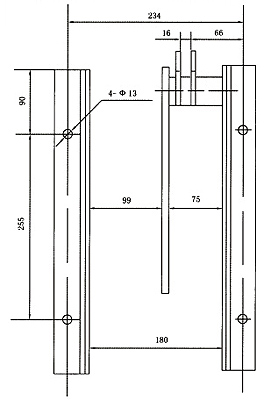

产品安装尺寸:
