CT21（环网）弹簧操动机构
产品概述:
云南汇吉实业有限公司生产和销售的CT21型弹簧机构用于操作ZFN21-10/630型户内高压真空负荷开关、以及合闸功与之相当的其他负荷开关只用。输出转角≤40°，其机械寿命为10000次。
产品技术参数：
CT21型弹簧机构（真空负荷开关用）主要技术参数：
1、储能电机采用永磁式单相直流电机，如用交流电源供电则采用桥堆块整流后供给，电机技术数据如下表：
型号 | 额定电压 | 额定输出功率 | 正常工作电压范围 |
53ZY-CY02B | -110V | 40W | 85%～110%额定电压 |
53ZY-CY01B | -220V | 40W |
2、合闸操作采用摇柄操作（附件）进行储能合闸操作时最大操作力距不大于48N.m。
3、采用独立电源供电的分闸电磁铁之技术数据见下表：
额定工作电压（V） | ~220 | ~110 | -220 | -110 | -48 |
额定工作电流（A） | 1.6 | 1.5 | 3.5 | ||
额定电功率（W） | 352 | 330 | 390 | ||
20℃时线圈电阻值（Ω） | 48±4 | 147±10 | 31±3 | ||
正常工作电压范围 | 65%~120%额定工作电压应可靠分闸，小于30%额定工作电压时不得分闸 | ||||

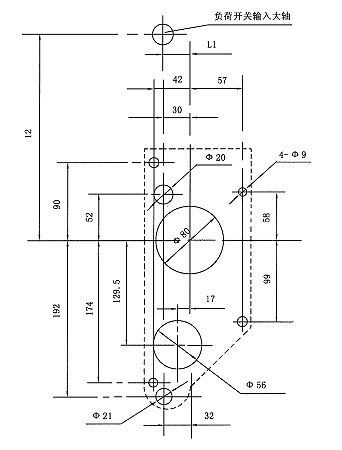

产品安装尺寸：
