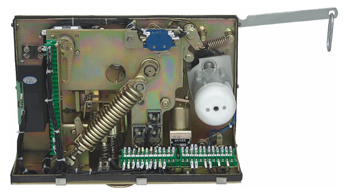

CT23-D弹簧操动机构

CT23-D弹簧操动机构


产品概述:

    云南汇吉实业有限公司生产和销售的CT23弹簧机构专为操作ZW6、ZW8、ZW10及户外重合器等户外高压真空断路器及其合闸功与之相当的其他断路器之用,有过电流保护,可遥控操作,吸收通流等功能,该产品分电动、手动两种,CT23-S为手动机构,CT23-D为电动机构,其机械寿命为10000次。


产品技术参数:

CT23型弹操机构(户外)主要技术数据:

1、 本机构的输出转角为≤44°

2、 分合闸脱扣器、过电流脱扣器及储能电机的技术参数:

项目

合闸线图

分闸线图

过流脱扣线图

储能电机

额定工作电压V

交流或直流220

交流或直流220


交流或直流220

额定工作电流A

交流小于5直流小于2.5

交流小于1.4直流小于0.7

5

功率≤200W

正常工作电压或电流范围

交流85~110%额定电压直流80~110%额定电压

65%~120%额定电压(小于30%时不得脱扣)

大于100%额定电流时可靠分闸小于90%是不得脱扣

±10%额定电压

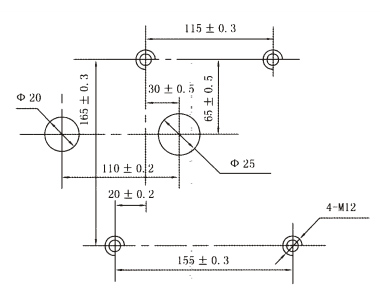

产品安装尺寸:

CT23-D弹簧操动机构
