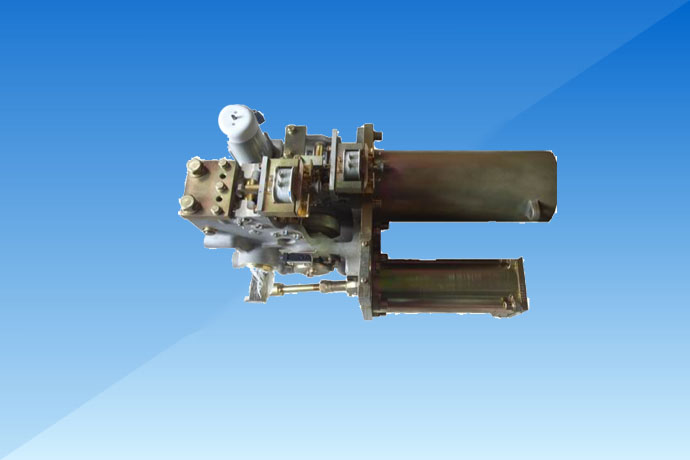

CT30 弹簧储能式操动机构
产品概述：
云南汇吉实业有限公司生产和销售的CT30型弹簧储能式操动机构是适用配装110～252kV多型号超高压自能式六氟化硫断路器的操动机构，产品技术性能指标符合GB1984《交流高压断路器》、L402-9《交流高压断路器订货技术条件》等标准对操动机构的要求。
产品技术参数：
机构主要机械特性参数见下表：
序号 | 项 目 | 单 位 | 数 据 | 备 注 |
1 | 最大输出转度 | 度 | 45 | |
2 | 合闸输出功率 | 焦耳 | 2400～4200 | 断路器预期能达到的合闸速度值为：2.5～3.5m/s |
3 | 分闸输出功率 | 焦耳 | 2200～2400 | 断路器预期能达到的分闸速度值为：4.5～5.5m/s |
控制回路与辅助回路参数
控制回路与辅助回路参数见下表：
序号 | 项 目 | 单 位 | 数 据 | 备 注 | |
1 | 分、合闸线圈控制电压 | V | DC110/DC220 | 按订货要求 | |
2 | 分闸线圈电流 | A | 3.67/3.28 | ||
3 | 合闸线圈电流 | A | 3.67/3.28 | ||
4 | 电机电压 | V | DC220/AC220 | 按订货要求 | |
5 | 电机功率 | W | 600 | ||
6 | 电机电流 | A | 5.5/2.7 | ||
7 | 电机转速 | r.p.m | 530 | ||
8 | 加热器 | 电压 | V | AC220 | 按订货要求 |
