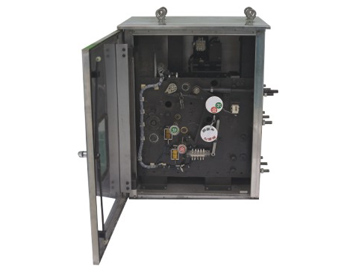

CT35弹簧操动机构

       CT35弹簧操动机构

产品概述:

    云南汇吉实业有限公司生产和销售的CT35型弹簧机构可供操动40.5KV级SF6、真空断路器及72.5kV真空断路器,其性能符合GB1984-2000《高压交流断路器》和本产品《技术条件》的要求,各项指标均达到和超过IEC56《高压交流断路器》中有关的标准。

    本机构具有电动储能和手动储能两种方式,合闸操作可通过合闸脱扣器遥控操作和就地旋转手柄两种操作分闸操作可通过分闸脱扣器遥控操作和旋转手柄操作两种。

   根据断路器的不同类型有两种结构:一种不带有分闸弹簧为CT35,它有中挂式和侧挂式两种方案,根据用户的不同要求,机构可配有机构箱及二次控制回路。


产品使用环境条件:

1、周围空气湿度:上限为40℃,下限为30℃;

2、相对湿度:月平均值不大于90%;

3、空气污秽程度不超过GB5582中的Ⅲ级;

4、风压不超过700Pa(相当于34m/s);

5、无经常性剧烈震动的场所;

6、安装场所:户内或户外。


产品技术参数:
1、储能电机为交直流两用电机,其技术参数如表一

型号

84HLCDJ01

额定工作电压(V

≌220V≌110V

电动机额定输入功率(W

350

正常工作电压范围

85%-110%Ue

额定电压储能时间

≤15s

2、手动储能采用一特制摇把,其长度为380mm,储能时最大操作力为150Nm
3、合闸电磁铁采用螺管式电磁铁,其技术参数如表二:

额定工作电压(V)

220

110

额定工作电流(A

1.5

1.5

额定功率(W

350

200

20℃时线圈电阻(

150±7

72±3

正常工作电压范围

85%-110%

4、分闸电磁铁采用螺管式电磁铁。其技术参数如表三:

额定工作电压(V)

220

110

额定工作电流(A

1.5

1.5

额定功率(W

400

200

20℃时线圈电阻(

150±7

72±3

正常工作电压范围

65%-120%Ue30%不得分闸

5、机构净重:90kg,带分闸净重100kg;
6、机械寿命:6000次;
7、机构输出角度:48-50度;
8、机构分闸功:600J-1200J;
