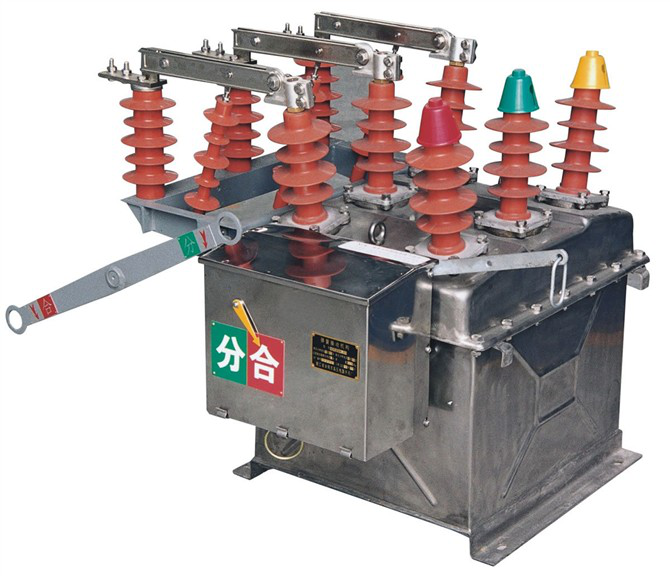

ZW8-12户外柱上真空断路器

ZW8-12户外柱上真空断路器


ZW8-12户外柱上真空断路器

产品概述:

 ZW8-12系列真空断路器为额定电压12KV,三相交流50Hz的户外高压开关设备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流.该产品总体结构为三相共箱式,三相真空灭弧式置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。

ZW8-12G是由ZW8-12断路器与隔离开关组合而成的,称为组合断路器,可作为分段开关使用。本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动两种。


产品主要技术参数:

序号

项目

单位

技术参数

1

额定电压

kV

12

2

额定电流

A

630 (1250)

3

额定短路开断电流

kA

6.3

12.5

20

4

额定短路关合电流(峰值)

kA

16

31.5

50

5

额定锋值耐受电流

kA

16

31.5

50

6

4S额定短路耐受电流

kA

6.3

12.5

20

7

额定绝
缘水平

工频耐压 (干式)


42

雷电冲击耐压

75

8

额定操作顺序


-0.3S-合分-180S-合分

9

机械寿命

10000

10

额定短路开断电流开断次数

30

11

操动机构额定合闸电压

V

110、220

12

操动机构额定分闸电压

V

110、220

13

触头开距

mm

11±1

14

超行程(触头弹簧压缩长度)

mm

3.1±0.3

15

三相分、合闸不同期性

ms

2

16

触头合闸弹跳时间

ms

2

17

平均分闸速度

m/s

1.2±0.3

18

平均合闸速度

m/s

0.6±0.2

19

分闸时间

s

0.06

20

合闸时间

s

0.1

21

各相主回路电阻

uΩ

200

22

动静触头允许磨损累积厚度

mm

3

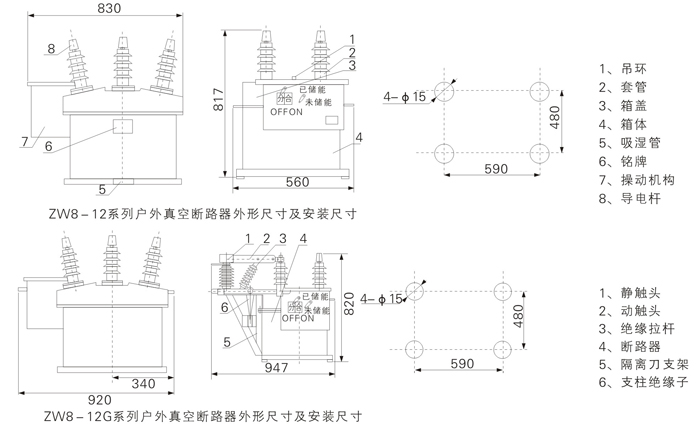

产品外形图:

ZW8-12户外柱上真空断路器
