产品概述:

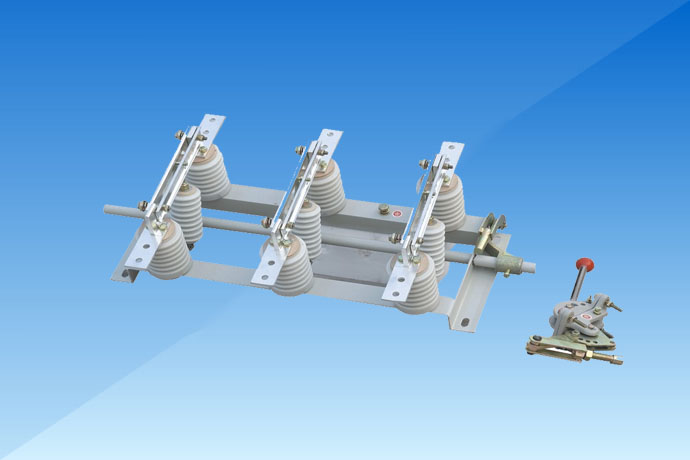

GN19-12系列户内高压隔离开关(以下简称隔离开关)为额定电压12kV,三相交流50赫兹的户内装置。
产品使用环境条件:
a.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。
b.安装场所应无频繁的剧烈振动。
产品外形及安装尺寸:

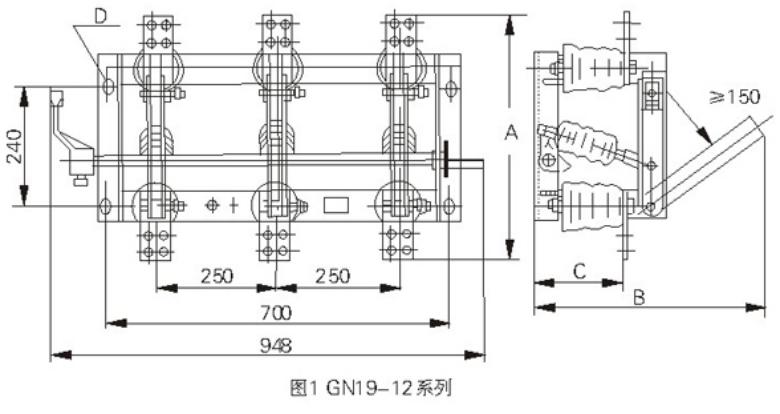

GN19-12 系列外形图

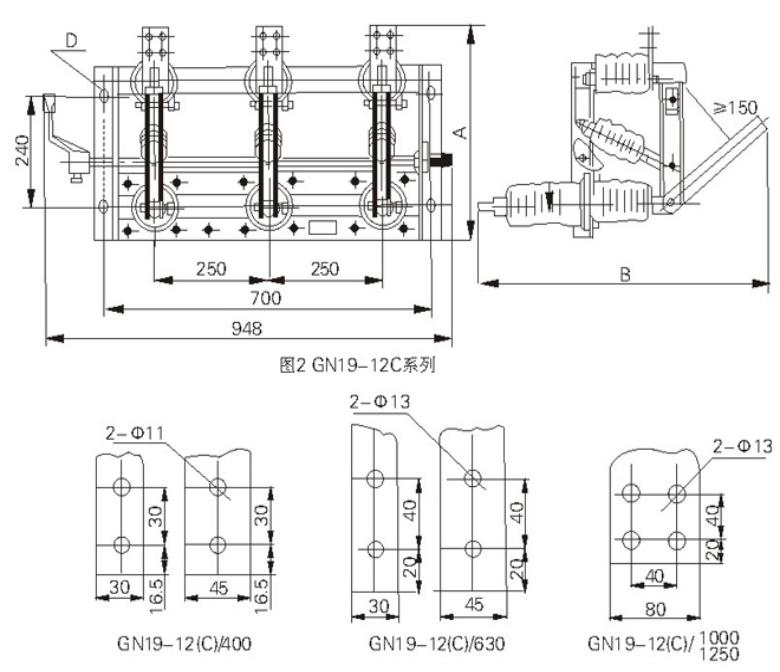

GN19-12C 外形图
产品外形尺寸表
产品型号 | A | B | C | D |
GN19-12/400 | 450 | 446 | 185 | 4-14×24 |
GN19-12/630 | 470 | 446 | 185 | |
GN19-12/1000/1250 | 510 | 500 | 196 | 4-18×28 |
GN19-12C/400 | 420 | 690 | 185 | 4-14×24 |
GN19-12C/630 | 430 | 690 | 185 | |
GN19-12C/1000/1250 | 470 | 745 | 196 | 4-18×28 |
