产品概述:

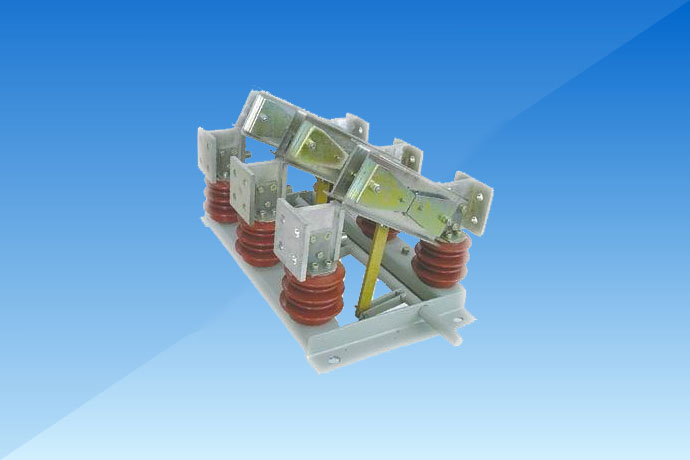

GN22-12(C)大电流户内高压隔离开关,适用于额定电压10kV,三相交流50HZ,电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式,使开关动热稳定性能优异,操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺,使开关导电性能好,体积小,质量轻。它的出线端子便于与真空断路器、油断路器连接,可缩小开关柜体积,减少过渡接头,降低成本。
产品主要技术参数:
项目 | 单位 | 数据 | ||
额定电压 | kV | 12 | ||
额定频率 | Hz | 50 | ||
额定电流 | A | 1600/2000 | 2500/3150 | |
额定短时耐受电流 | kA | 40 | 50 | |
额定峰值耐受电流 | kA | 100 | 125 | |
额定短路持续时间 | s | 4 | ||
额定绝缘水平 | 1min工频耐受电压 | kV | 极间、极对地 42 断口49 | |
雷电冲击耐受电压(峰值) | kV | 极间、极对地 75 断口85 |

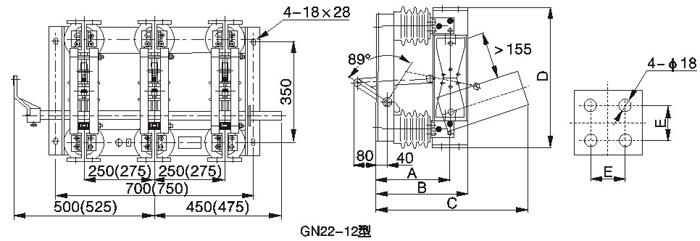

产品外形及安装尺寸:
型号 | A | B | C | D | E |
GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |
