产品概述：

本系列负荷开关是借鉴国外先进技术研制开发的产品，应用于XGN15-12  SF6环网柜，具有较高的经济性、安全性、可靠性、且结构简单、操作灵活、联锁可靠、安装方便等特点。

电缆进出线方案：

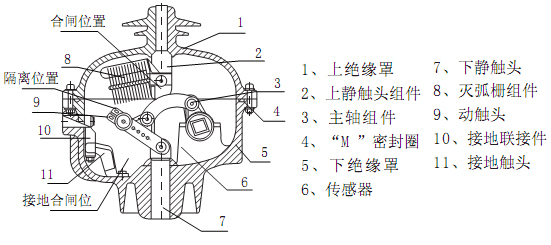

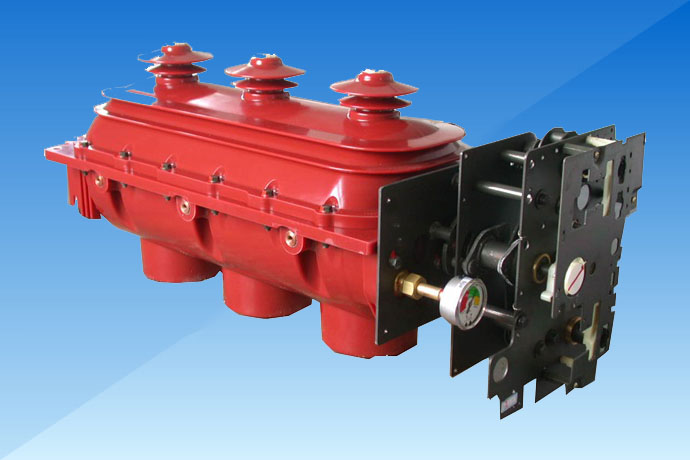

FLN36-12D负荷开关主回路及接地回路均密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中，具有绝缘性能好、抗污秽环境等优点。绝缘壳体由上下两绝缘拼合而成，内部充有相对压力为0.4bar的SF6气体，下绝缘罩采取局部较薄壁厚的防爆膜措施，从而确保万一事故情况下，过压的SF6气体冲破安全防爆膜后压力下降，气体直接喷向柜体后部，保证人身安全。
FLN48-12D负荷开关采用灭弧栅灭弧结构，具有灭弧迅速，可靠等特点。FLN48-12D负荷开关分为FLN48-12D(K型单弹簧操作机构构)和FLRN48-12D(A型单弹簧操作机构)两种，FLRN48-12D型可组合成负荷开关+熔断器组合电器并具有控制和保护功能。

产品使用环境：

1、环境温度
最高温度：+40℃
最低温度：-40℃
2、湿度：最大平均相对湿度
日平均：≤95%
月平均：≤90%
3、抗震能力：8度
4、海拔高度：≤2000米
5、周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，应无经常性剧烈震动。
6、年泄漏率：≤0.1%
7、特殊条件:当负荷开关在海拔高度2000米以上使用时，需特别注明，以便制造时对设计方案进行调整。(目前本公司制造的负荷开关已有在海拔高度达5000米左右安全运行的先例)。

产品技术参数：
