产品概述:

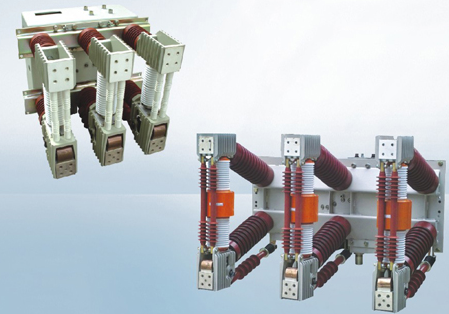

ZN12-12(40.5)系列真空断路器为额定电压12/40.5kV,三相交流50Hz的户内高压开关设备,是引进德国西门子公司技术制造的产品。
本断路器结构简单开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便,适用于作发电厂、变电所等输配电系统的控制或保护开关,尤其适用于开断重要负荷及频繁操作的场所。本产品符合GB1984-89《交流高压断路器标准》.
产品主要技术参数:
项目 | 单位 | 参数 | ||||
I | III | III | I | II | ||
额定电压 | kV | 12 | 12 | 12 | 40.5 | 40.5 |
额定电流 | A | 1250 | 1600 | 2000 | 1600 | 2000 |
额定短路开断电流 | KA | 25/31.5 | 31.5 | 31.5 | 25 | 31.5 |
动稳定电流(峰值) | KA | 63/80 | 80 | 80 | 63 | 80 |
4s热稳定电流(50kA为3s) | KA | 25/31.5 | 31.5 | 31.5 | 25 | 31.5 |
额定短路关合电流(峰值) | KA | 63/80 | 80 | 80 | 33 | 80 |
额定短路电流开断次数 | 次 | 50 | 20 | |||
稳定操作顺序 | O-0.3s-CO-180s-CO |

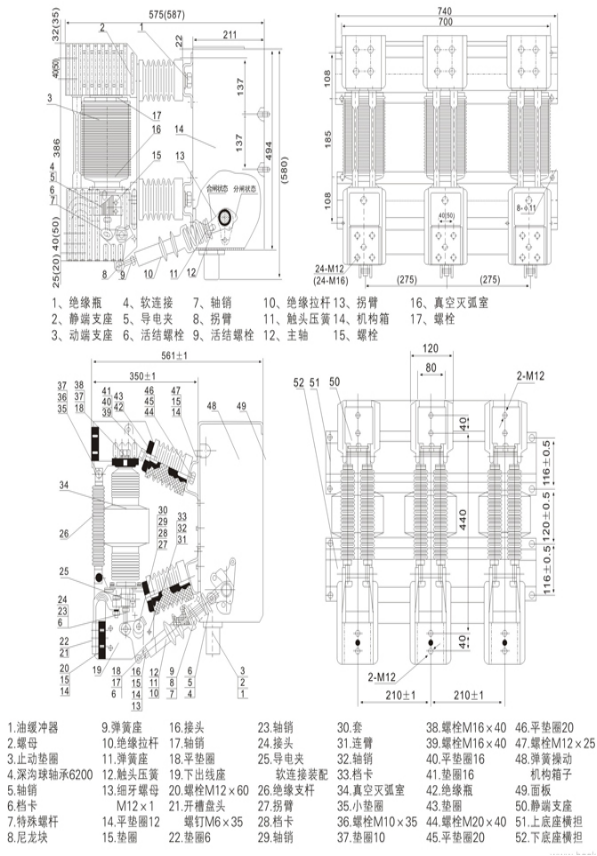

产品外形及安装尺寸:
